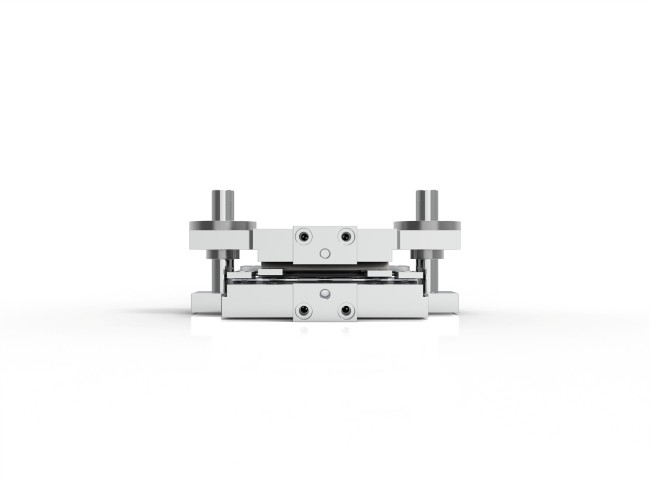

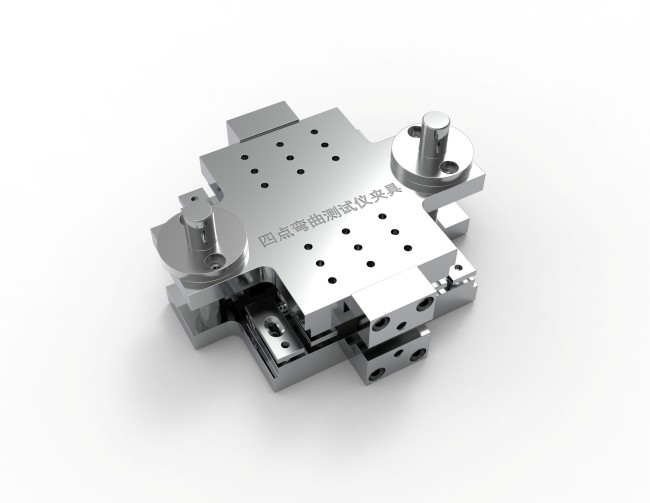

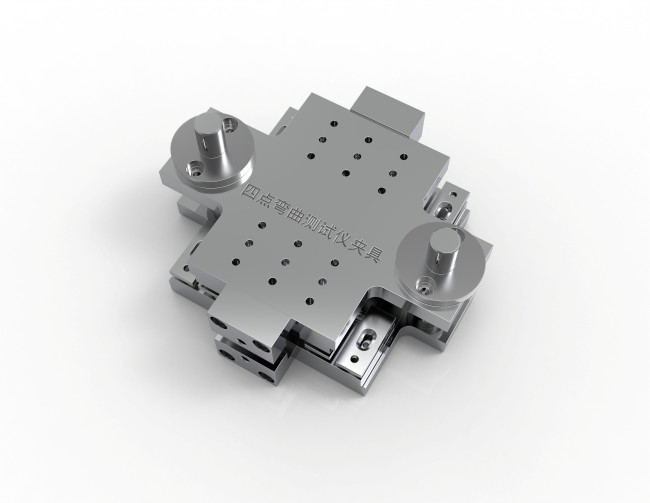

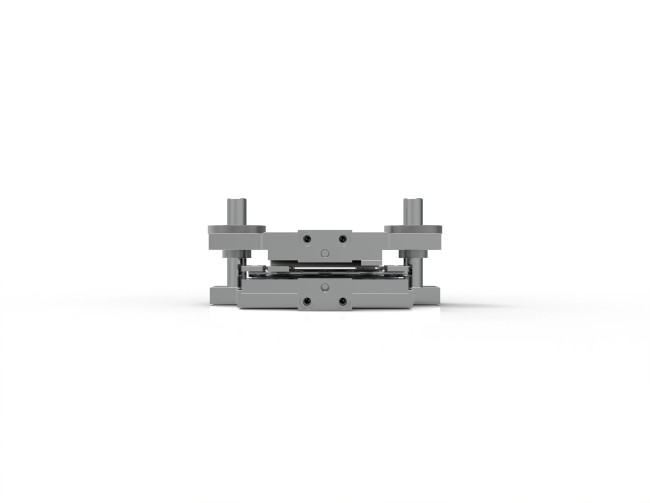

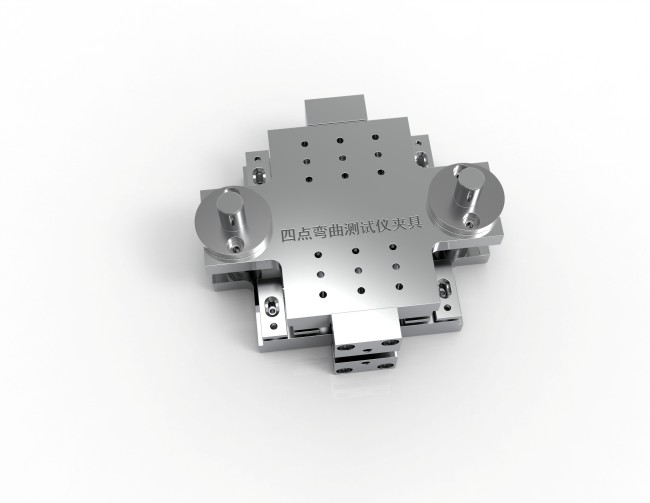

四点弯曲测试仪夹具

四点弯曲测试仪夹具---GB30367-2025

GB 30367-2025‌ 中规定的四点弯曲测试仪夹具用于牙科陶瓷材料的力学性能测试，其设计需符合标准附录中的技术要求，以确保测试结果的准确性和可重复性。

根据该标准，四点弯曲夹具的核心参数如下：

支撑辊棒直径‌：‌1.5 mm～5 mm±0.2 mm‌，用于支撑试样；

支撑辊棒中心跨度L‌：‌16.0 mm～40.0 mm±0.5 mm‌，可根据试样尺寸调整；

加载方式‌：采用1/4点加载结构，即两个内加载辊棒位于外支撑辊棒总跨距L的1/4处，使中间1/2跨距区域内弯矩均匀分布；

加载辊棒直径‌：与支撑辊棒相同，为 ‌1.5 mm～5 mm±0.2 mm‌；

材料要求‌：辊棒应由硬度大于 ‌40 HRC‌ 的硬质钢或其他硬质材料制成，表面平滑，粗糙度 Ra 小于 ‌0.5 μm‌；

测量精度‌：支撑辊棒中心间距需测量至 ‌0.1 mm 以内‌，确保加载位置。

该夹具适用于力学试验机，配合十字头速度设定为 ‌(1±0.5) mm/min‌ 进行测试，可准确测定陶瓷材料的弯曲强度和断裂韧性。由于四点弯曲加载在试样中部产生均匀应力区，能更真实反映材料本体性能，避免三点弯曲中应力集中于加载点的问题。
